EDI超純水設備是指的制備超純水的EDI模塊，其主要原理是通過置換水中的離子來達到水質提純的效果。今天就和大家介紹一下EDI超純水設備原理圖及工作原理。

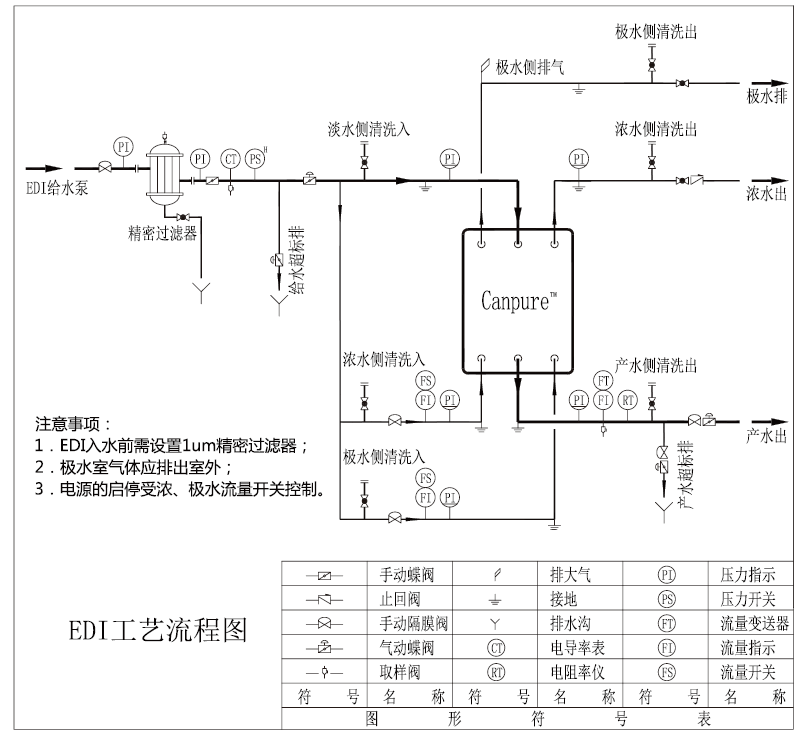

EDI超純水設備工藝流程圖：
EDI超純水設備工作原理：
EDI工作原理如圖所示。EDI膜塊中將一定數量的EDI單元用格板隔開，形成濃水室和淡水室。又在單元兩端設置陰/陽電極。在直流電的推動下，通過淡水室水流中的陰陽離子分別透過陰陽離子交換膜遷移到濃水室而在淡水室中去除。如下圖：
電場使進水中的水分子在離子交換樹脂界面離解成H+及OH-，并不斷地再生淡水室中陰、陽離子交換樹脂。離子交換樹脂中的陰、陽離子在再生過程中受到相應正負電極的吸引，透過陽、陰離子交換樹脂向所對應的離子膜的方向遷移。當這些離子透過交換膜進入濃室后，H+及OH-重新結合成水。這種H+及OH-的產生、湮滅及陰、陽離子遷移正是離子交換樹脂得以實現連續再生的機理。
EDI超純水設備組成部分：
1、淡水室將離子交換樹脂填充在陰、陽離子交換膜之間形成淡水室
2、濃水室在相鄰淡水單元的陰陽離子交換膜之間添加樹脂，形成濃水室；
3、極水室在電極板與相鄰離子交換膜中間添加樹脂，形成極水室。
一個膜塊中有正、負兩個極水室；
4、絕緣板和壓緊板
5、電源及水路連接
EDI超純水設備的再生過程：
當一個膜塊內部的樹脂被給水中離子消耗盡的時候，為了使膜塊在穩定狀態下運行，這時需要再生。再生過程將樹脂中多余的離子帶出膜塊，通過在短時間內大幅度地改變系統操作參數，將樹脂中多余的離子從淡水室遷移到濃水室，進而被濃水帶出EDI膜塊。
1.按上表設置膜塊的純水流量和濃水流量，設置極水流量為80L/h。按上表調整電流，或者設置為通常運行電流的150%-200%（不得超過5.5A），然后運行膜塊。
2.再生過程中EDI產水水質開始會有所下降，隨著再生的不斷進行產水水質會緩慢回升。
3.繼續運行4-10小時。
4.恢復正常操作條件。此時膜塊應被再生，出水水質恢復正常水平。
